En los últimos años, la topografía con drones ha pasado de ser una herramienta experimental a convertirse en un recurso técnico esencial para ingeniería, arquitectura, urbanismo y medio ambiente.
En 3D Survey, aplicamos esta tecnología para obtener levantamientos precisos, ágiles y seguros, especialmente útiles en entornos de difícil acceso o de gran extensión.
Nuestro enfoque combina fotogrametría aérea con el conocimiento técnico de nuestro equipo en topografía y análisis geoespacial, garantizando resultados fiables y listos para integrar en flujos de trabajo CAD, GIS o BIM.
Fotogrametría aérea: transformar imágenes en información geoespacial
La base técnica de la topografía con drones es la fotogrametría. A través de vuelos planificados, capturamos imágenes aéreas superpuestas con cámaras de alta resolución. Estas imágenes se georreferencian utilizando puntos de control terrestre (GCPs) medidos con receptores GNSS RTK o estaciones totales, lo que permite alcanzar una precisión centimétrica en los productos finales.
Mediante software especializado como Pix4D o Agisoft Metashape, transformamos las imágenes en modelos geoespaciales detallados, entre ellos:
- Ortofotos de alta resolución: Fotografías aéreas corregidas geométricamente, útiles para mediciones, informes técnicos o documentación cartográfica. Son especialmente prácticas para detectar cambios en el terreno, delimitar superficies o planificar intervenciones.

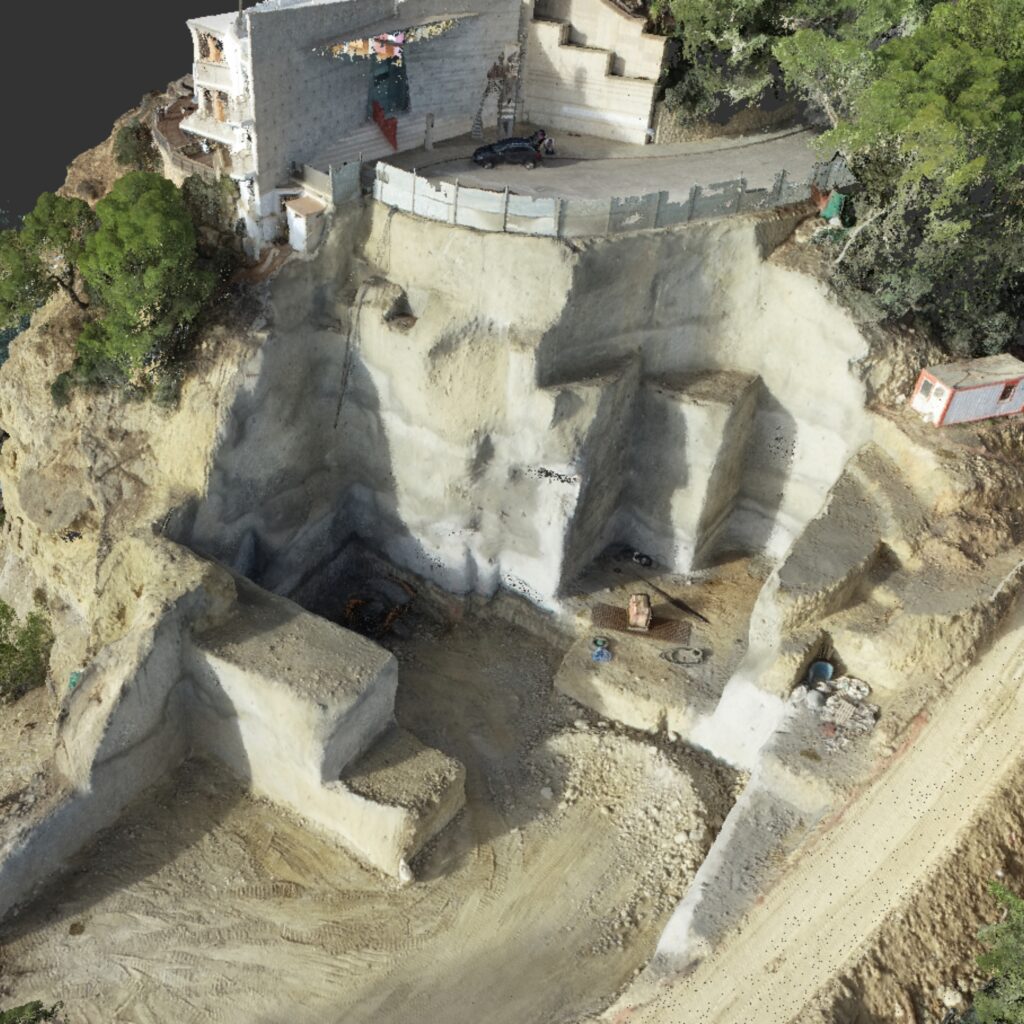

- Modelos digitales del terreno (MDT) y de superficie (MDS): Representaciones tridimensionales del relieve y de las estructuras visibles en el entorno. El MDT filtra elementos como vegetación o edificaciones para mostrar únicamente la morfología del suelo, mientras que el MDS incluye todo lo captado desde el aire, útil para evaluar elementos construidos o naturales.
- Nubes de puntos y mallas texturizadas: Representaciones tridimensionales generadas a partir del análisis fotogramétrico. La nube de puntos permite trabajar con millones de coordenadas precisas (X, Y, Z), mientras que las mallas texturizadas ofrecen un modelo visual más intuitivo para presentaciones o revisión visual de la zona.
Ventajas técnicas respecto a métodos tradicionales
- Cobertura rápida de grandes superficies: Con un solo vuelo, es posible capturar hasta 100 hectáreas en cuestión de horas, lo que reduce significativamente los tiempos de trabajo en campo frente a métodos tradicionales con estación total o GPS manual.
- Mayor seguridad para los técnicos: En zonas de difícil acceso —como taludes, canteras, zonas inundables o cubiertas de edificios— el uso del dron elimina la necesidad de desplazamientos físicos, evitando riesgos laborales y mejorando la eficiencia del equipo.
- Precisión técnica validada: Los modelos generados con fotogrametría aérea son precisos a nivel centimétrico, siempre que se integren correctamente puntos de control topográficos. Esto permite su uso en cálculos volumétricos, planificación de obra o integración con levantamientos terrestres.
- Valor documental y visual: Las imágenes y ortofotos generadas aportan un contexto visual que mejora la comprensión del proyecto, facilita la comunicación con terceros y puede utilizarse como documentación de estado inicial, seguimiento o cierre de obra.
Aplicaciones prácticas
La topografía aérea con drones tiene aplicación directa en distintos tipos de proyectos:
- Planeamiento urbano y parcelaciones: El dron permite analizar la situación actual del suelo, generar ortofotos actualizadas y establecer límites físicos o usos del terreno con una base gráfica precisa.

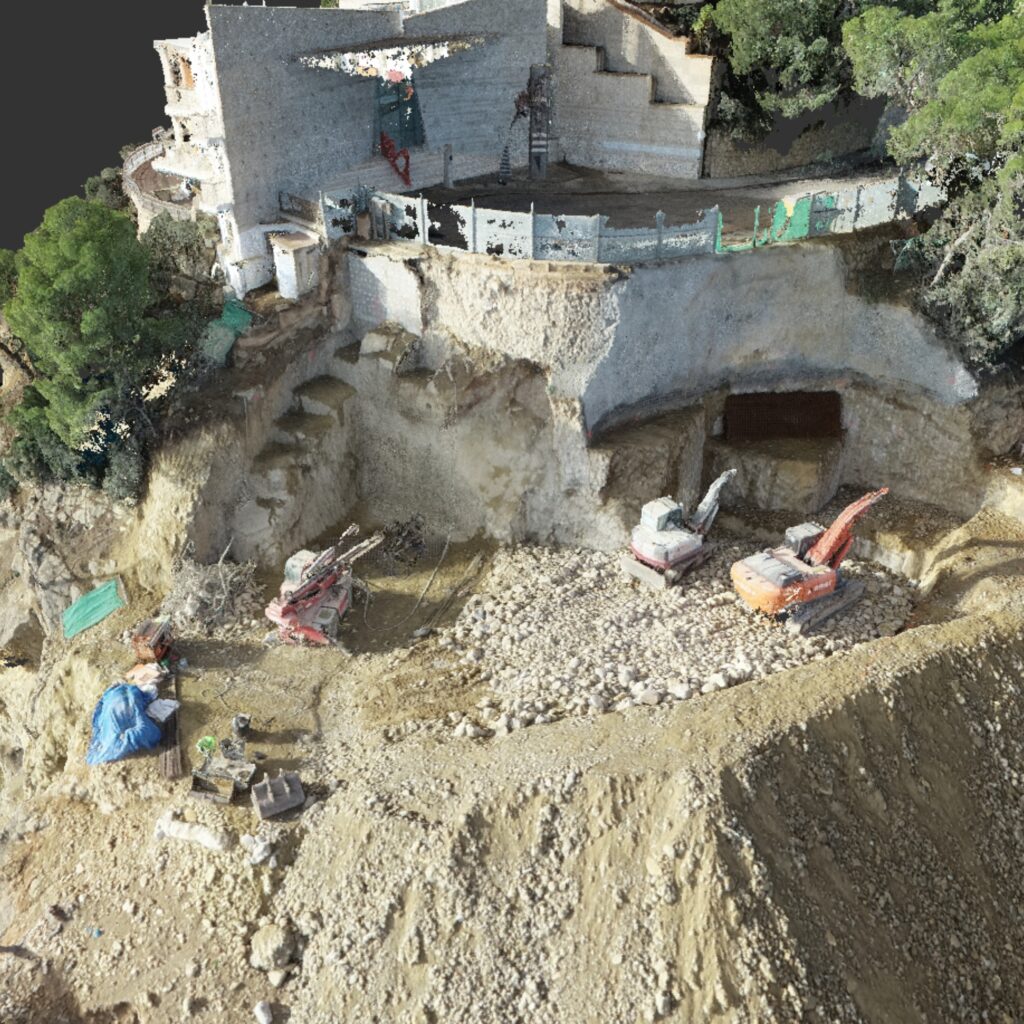

- Seguimiento de obra y control de movimiento de tierras: Se pueden realizar vuelos periódicos que permiten comparar el estado del terreno a lo largo del tiempo y verificar si los trabajos ejecutados coinciden con lo planificado. Esto es útil tanto para control interno como para supervisión de contratistas.

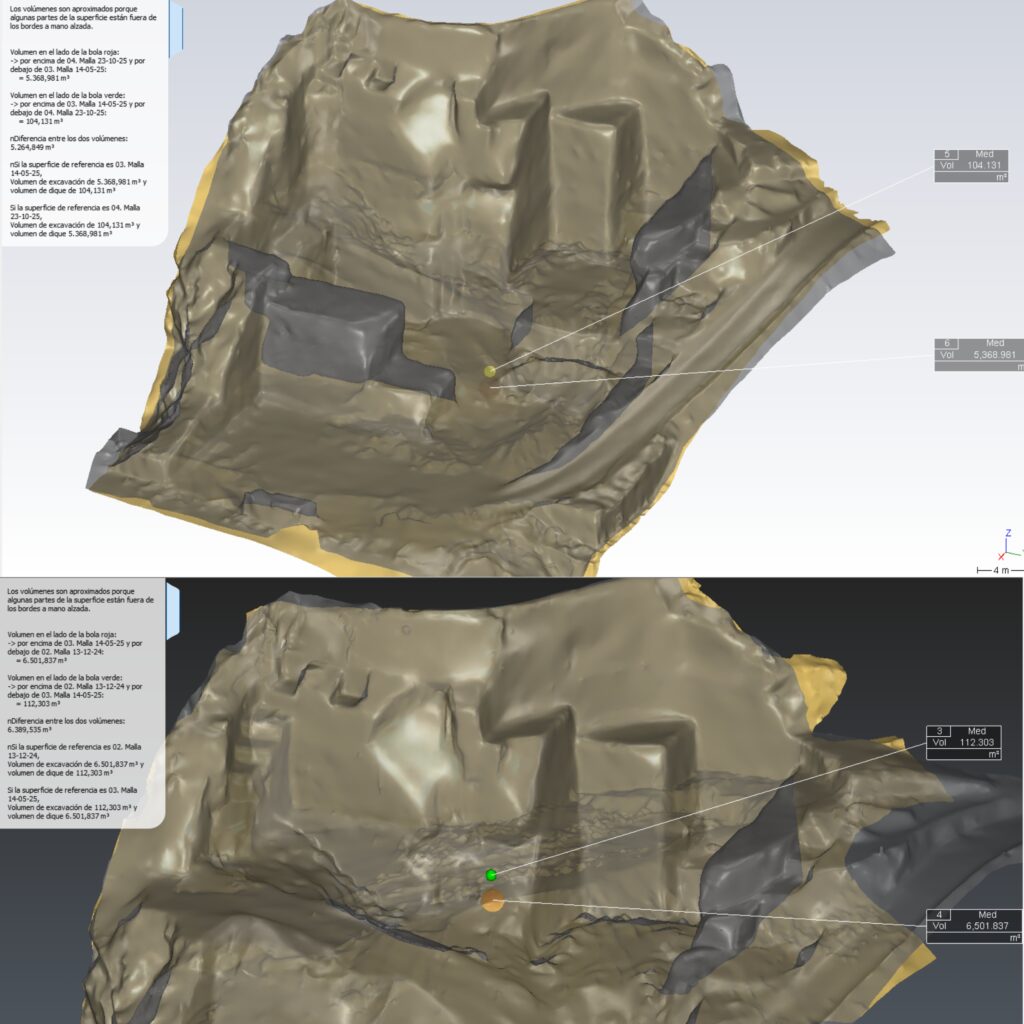

- Cálculo de volúmenes y cubicaciones: El modelo digital del terreno, combinado con herramientas GIS o CAD, permite calcular volúmenes de excavación, acopio o relleno de manera objetiva, con respaldo gráfico y métrico.
- Inspección de infraestructuras y entornos críticos: La inspección aérea es eficaz para revisar elementos no accesibles desde tierra como cubiertas, estructuras elevadas, líneas eléctricas o taludes. También permite detectar alteraciones, erosiones o deformaciones con rapidez.
Los productos entregados se generan en formatos técnicos compatibles con los entornos de trabajo habituales: DWG, DXF, LAS, OBJ, TIFF, entre otros.
Complementariedad con otros servicios
En 3D Survey no utilizamos los drones de forma aislada. Su potencial aumenta cuando se integran con otras metodologías:
- Levantamiento terrestre con escáner láser o GPS: Permite mejorar la precisión local o documentar zonas cubiertas no visibles desde el aire.
- Modelado 3D BIM: A partir de los datos generados por el dron, se pueden desarrollar modelos geométricos que representen el estado actual del entorno o servir de base para proyectos de ingeniería o arquitectura.
- Análisis GIS: Los datos generados se integran fácilmente en plataformas GIS para realizar análisis espaciales, planificaciones estratégicas o evaluación de riesgos.
La topografía con drones representa una evolución técnica que aporta rapidez, detalle y fiabilidad al trabajo topográfico, especialmente en entornos complejos o de gran escala. En 3D Survey aplicamos esta tecnología con criterios técnicos rigurosos, adaptando cada misión a los objetivos concretos del proyecto y entregando resultados listos para utilizar desde el primer momento.
